カードリーダー各部の名称と機能

カードリーダー各部の名称と機能について、説明します。

USB電源アダプタは付属しておりませんので、お客様にてご用意ください。ご用意いただくUSB電源アダプタやカードリーダーご利用時の注意事項は、下記ページをご確認ください。

カードリーダーご利用上のお願い(必ずお守りください)

目次

    上部

    01 Airペイ カードリーダー 上部

      充電ランプ

    充電中は赤ランプが点灯します。

      充電端子

    充電ケーブルを差し込む場所です。
    充電時の状態

      電源ボタン

    長押しすると、電源オン/オフができます。

      磁気カード用 スリット箇所

    磁気カードをスライドさせるスリット箇所です。

    ※カードをスライドさせるときは早めにスライドさせると、読み取りやすくなります。



    正面部

    02 Airペイ カードリーダー 正面部

      Bluetooth接続用ボタン、 接続ランプ

    Bluetooth接続時に長押しすると、接続ができるようになります。
    Bluetooth利用可能なときは青ランプがゆっくり点滅します。
    カードリーダーとiPad/iPhoneの接続方法

      ディスプレイ

    メッセージが表示されます。通常時は画像のように、「△」マークが表示されます。
    交通系電子マネー、iD、QUICPay、Apple Payはこちらにかざして読み取ります。
    ディスプレイ表示詳細

      番号キー

    ICカード決済時に暗証番号を入れる際に使います。

      キャンセルボタン

    決済時に押すと取り消され、ホーム画面に戻ります。

      戻るボタン

    ICカード決済時の暗証番号入力時に押すと、1文字消去することができます。

      確定ボタン

    Bluetooth接続時や決済時などに使います。

    ※ICカードでの決済時に暗唱番号を忘れた場合にこちらを押すと、サイン画面へ切り替えることができます。



    下部

    03 Airペイ カードリーダー 下部

      ICカード挿入箇所

    ICカードでの決済時にカードを挿入する場所です。



    その他詳細

    充電時の状態

    04 Airペイ カードリーダー 上部 05 Airペイ カードリーダー ディスプレイ

    充電端子へ電源ケーブルを差し込むと充電ランプが赤く点灯します。
    ディスプレイの表示が上図のように変わり、充電が開始されます。

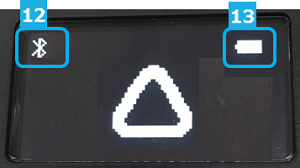

    ディスプレイ表示

    06 Airペイ カードリーダー ディスプレイ

      Bluetoothアイコン

    Bluetooth利用可能時に表示されます。
    Bluetooth接続待ちの場合は、点滅します。

      電池 アイコン

    電池の残量表示目安が表示されます。

    ディスプレイ全体

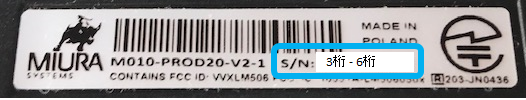

    シリアルナンバーの確認方法

    カードリーダー固有の番号であるシリアルナンバーは、カードリーダー裏側下部あたりにあります。
    シリアルナンバーは「3桁 - 6桁」からなる9桁の番号です。
    ※下図とはデザインなどが多少異なる場合があります。

    カードリーダーに関するお問い合わせの際に、シリアルナンバーをお伺いする場合があります。
    お問い合わせの際には、カードリーダーをお手元にご準備の上、お問い合わせください。

    07 Airペイ カードリーダー シリアルナンバー
