スター精密(mC-Print3)接続方法

スター精密の据置型レシートプリンター(mC-Print3)と、Airペイとの接続方法についてご説明します。

目次

    レシートプリンターの購入

    Airペイ対応のレシートプリンターを利用することで、ご利用明細をレシート印刷できます。

    レシートプリンターの購入を希望される場合は、管理画面にあるレシートプリンター購入ページをご確認ください。

    Lightning USBで接続する

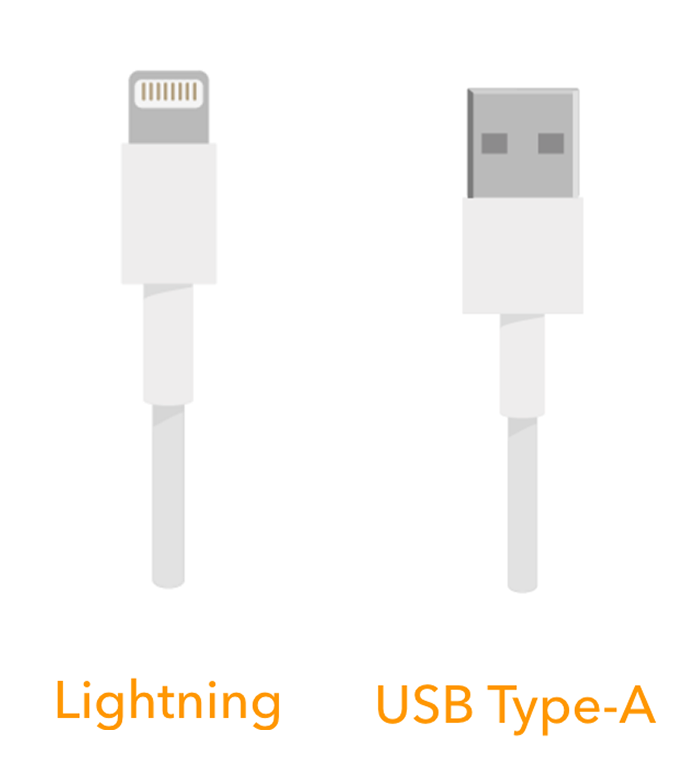

    Lightning USBケーブルを利用して、有線でもプリンター接続ができます。

    Airペイ レシートプリンター mC-Print3(MCP31LB)

    裏側にある蓋を外します。「iPad 2.4A」と記載のあるUSBポートにUSB端子を差し込みます。Lightning端子はiPadまたはiPhoneに接続します。

    プリンターの接続方法

    STEP1.プリンターを設置する

    1. プリンター本体背面のリヤカバーを開けてください。

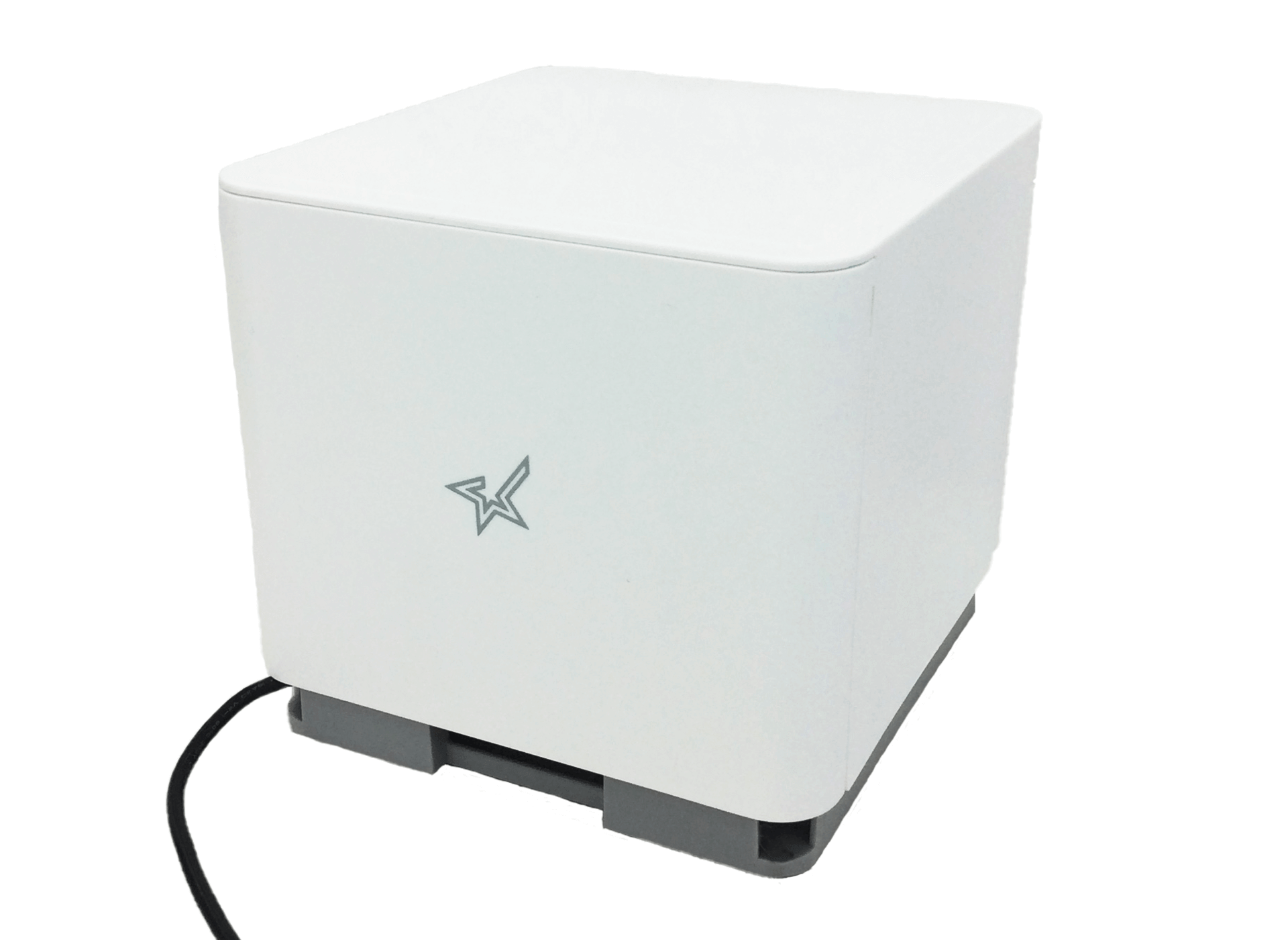

      mC-Print3プリンター

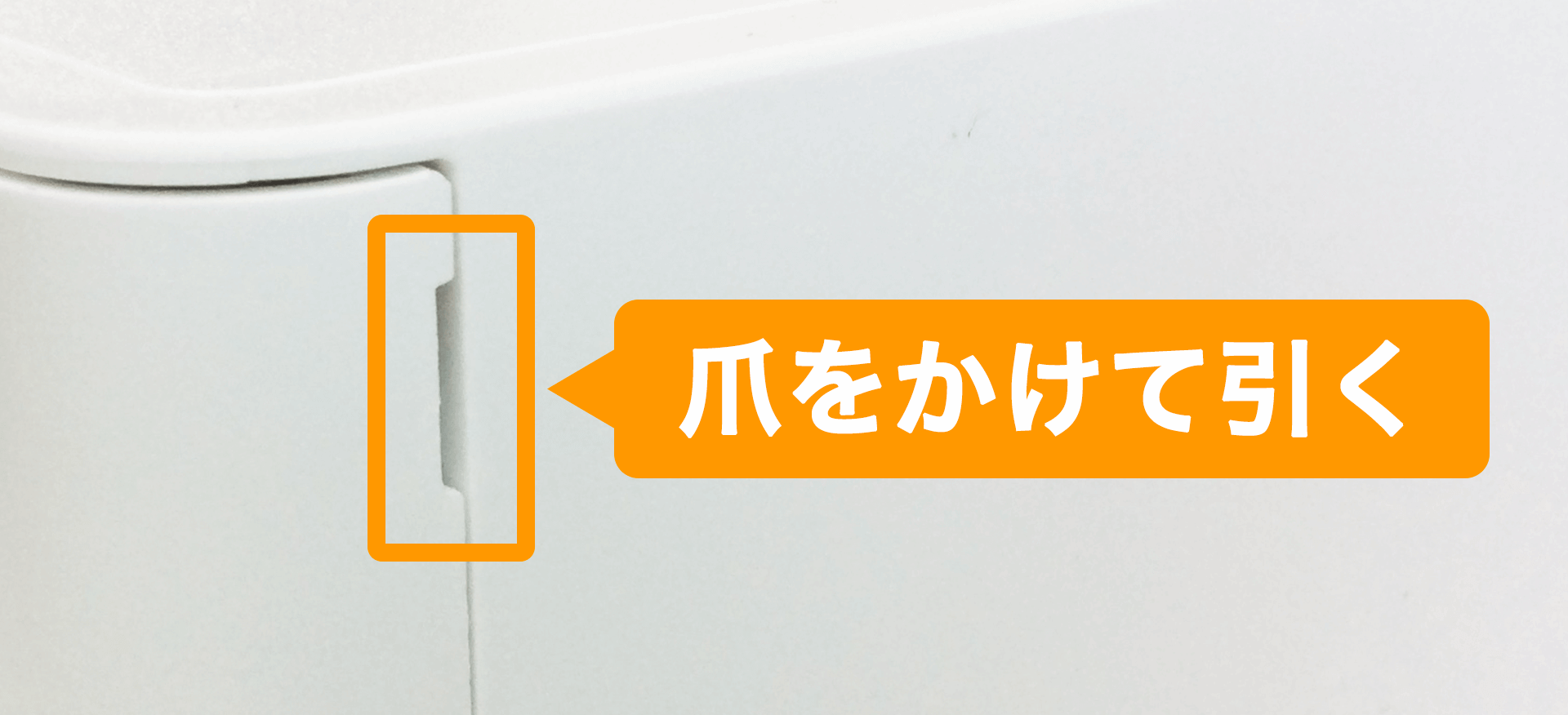

      リヤカバーは、左右にある隙間に爪をかけ、片側ずつ取り外します。

      mC-Print3プリンター リヤカバー 爪をかけて引く
    2. ACアダプターのプラグを、「DC 24V」の電源コネクタに接続してください。

      事前に、付属の電源コードとACアダプターを繋げておきます。

      mC-Print3プリンター
    3. ACアダプターをプリンターに接続し、電源ケーブルを配線してください。

      電源ケーブルは、必ずケーブル排出口を通して設置してください。

      mC-Print3プリンター
      ケーブル排出口について

      ケーブル排出口は左右と後方3箇所にあり、本体の設置場所に合わせて配線できます。

      mC-Print3プリンター
    4. リヤカバーをしっかりと閉じてください。

      mC-Print3プリンター

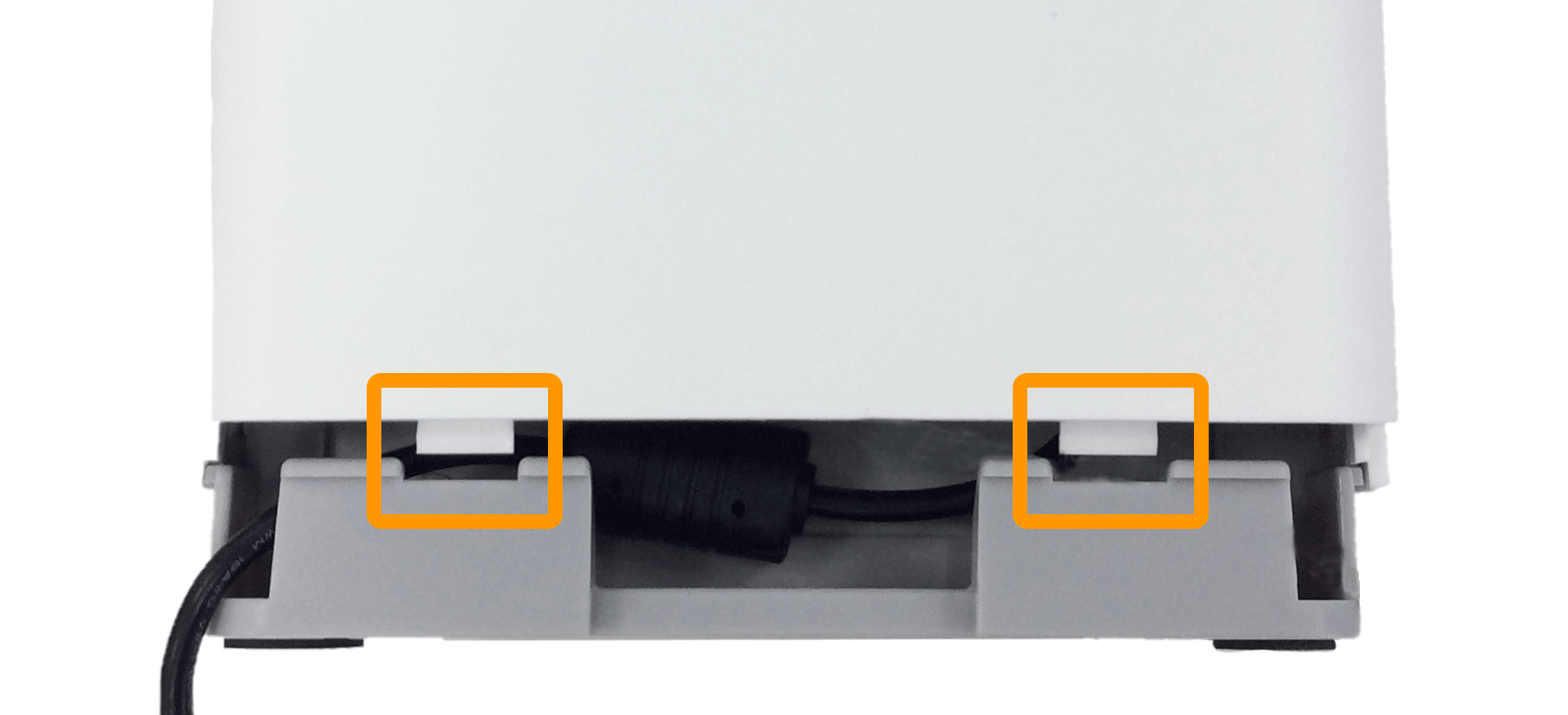

      リヤカバー下部の凸部分を、プリンター本体背面下部の凹部分にはめ込み、リヤカバーをパチンと音がするまでしっかりと閉じてください。

      mC-Print3プリンター

    STEP2.ロール紙をセットする

    1. プリンターの電源を入れてください。

      電源を入れた状態で用紙をセットすることで、用紙送り、頭出しが自動的に行われます。

      用紙切れや、用紙をセットしていない場合、PowerLEDが赤く点滅します。

      mC-Print3プリンター
    2. プリンター本体の正面左側のオープンレバーを引いて、プリンターカバーを開け、ロール紙が斜めにならないようにセットしてください。

      ロール紙は、印字面が外巻きのものを使用してください。

      紙づまりの予防のため、ロール紙の巻きが緩んでいる場合は、あらかじめ緩みを取ってからセットしてください。

      mC-Print3プリンター
    3. 紙端をまっすぐに引き出してから、プリンターカバーを閉じてください。
      自動的に用紙がカットされて、ロール紙のセットが完了します。

      カバー両側をおさえるようにして、しっかりと閉じてください。
      また、カットされた不要な用紙は取り除いてください。

      mC-Print3プリンター
    4. ロール紙が正しくセットされると、PowerLEDが青に変わり点灯します。

      mC-Print3プリンター

    STEP3.ペアリング(Bluetooth接続)する

    iPadまたはiPhone
    • 設定
    • Bluetooth

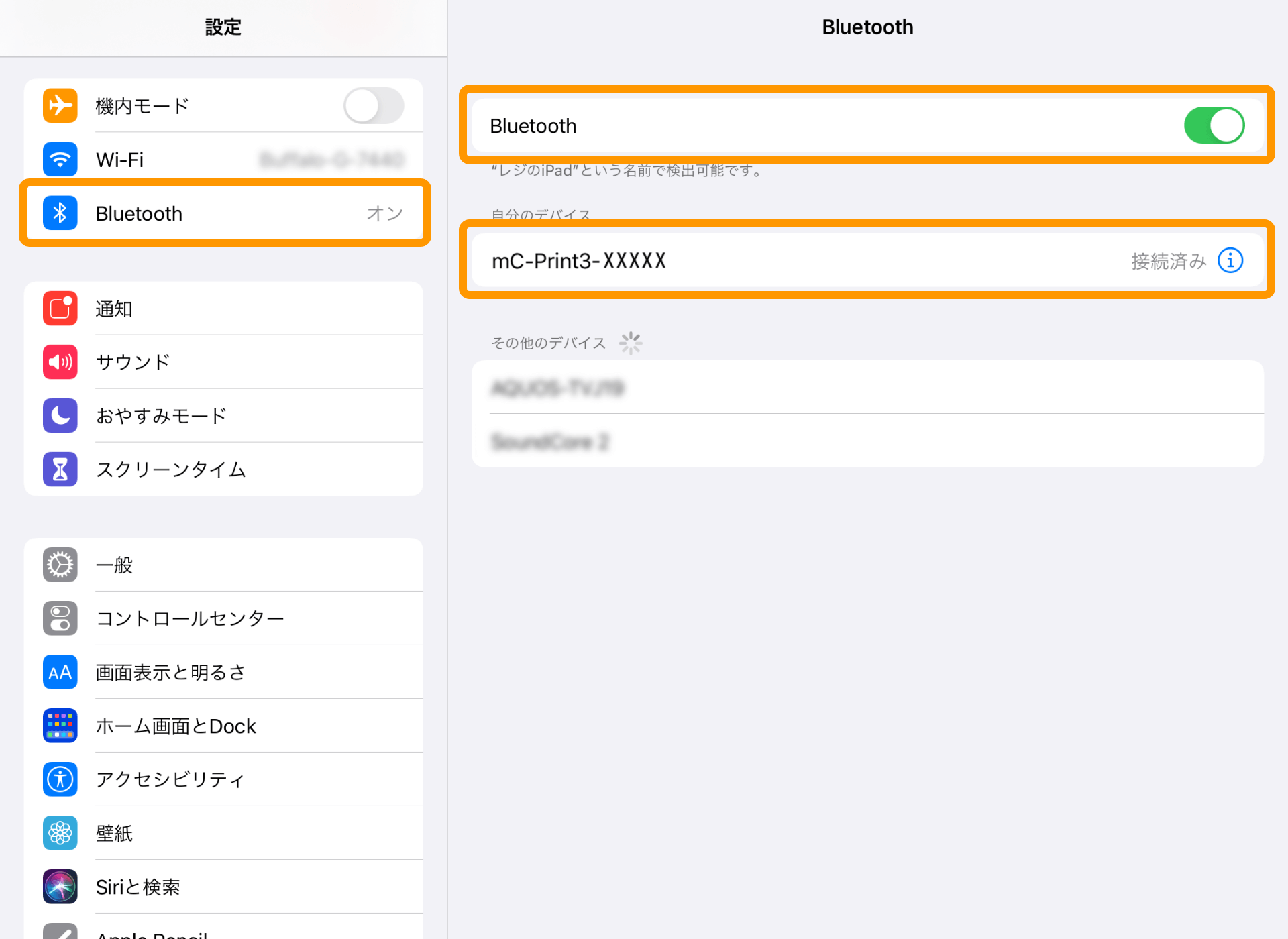

    iPadまたはiPhoneの「設定」から「Bluetooth」を「オン」にします。

    「その他のデバイス」欄に表示された「mC-Print3-XXXXX」をタッチすると、「自分のデバイス」として接続されます。
    選択したプリンターが「接続済み」に変われば、ペアリングは完了です。

    mC-Print3は、プリンターの型番とデバイス名が異なります。

    iPad Bluetooth設定画面

    デバイス名の確認方法

    ペアリング時に表示される「デバイス名」は製品によって異なります。
    ご利用プリンターのデバイス名が不明な場合は、プリンター情報と設定内容の確認方法をご確認ください。

    STEP4.接続するプリンターを設定する

    Airペイ アプリ
    • ホーム
    • 設定
    • 設定[ご利用控え設定]
    • ご利用控え設定

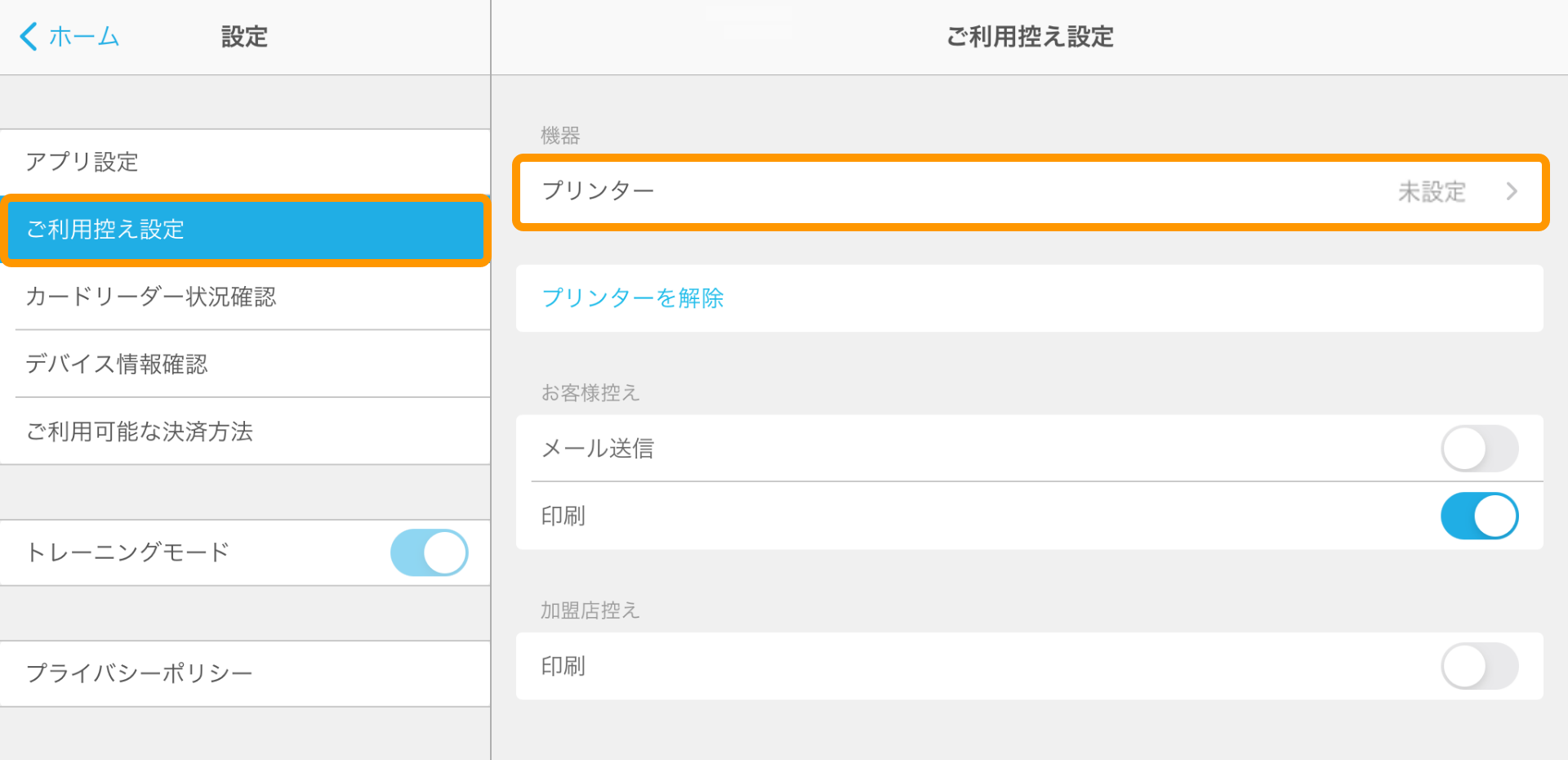

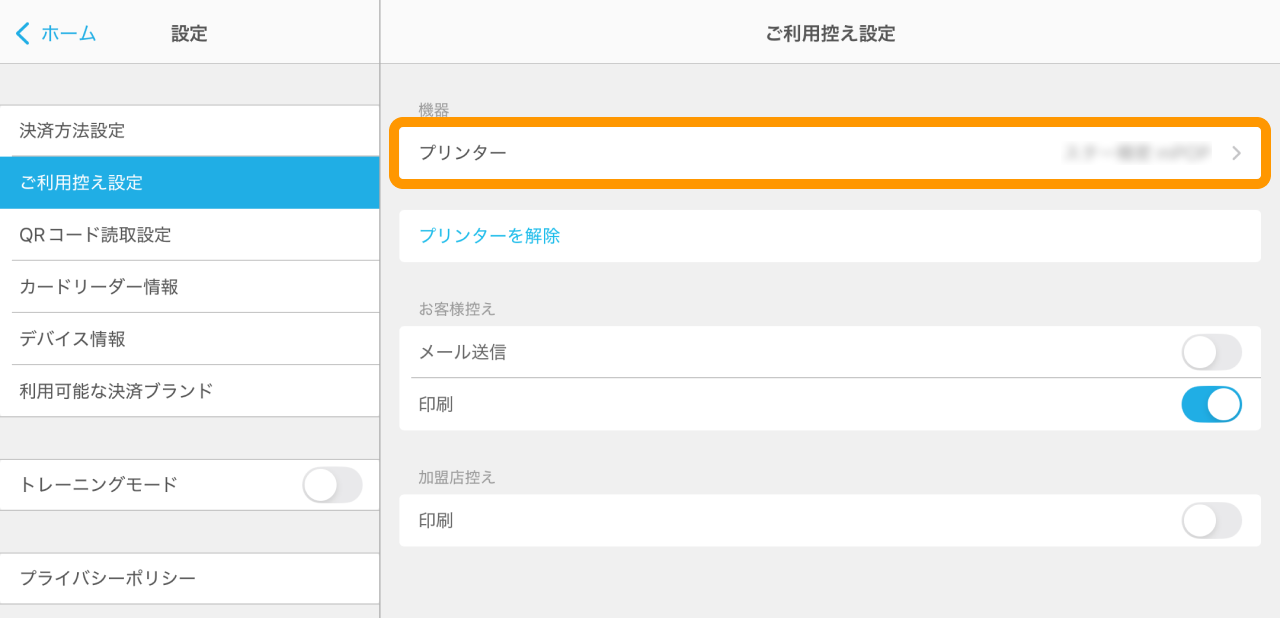

    1. 設定画面の「ご利用控え設定」をタッチし、ご利用控え設定から「プリンター」をタッチしてください。

      Airペイ 設定画面 ご利用控え設定

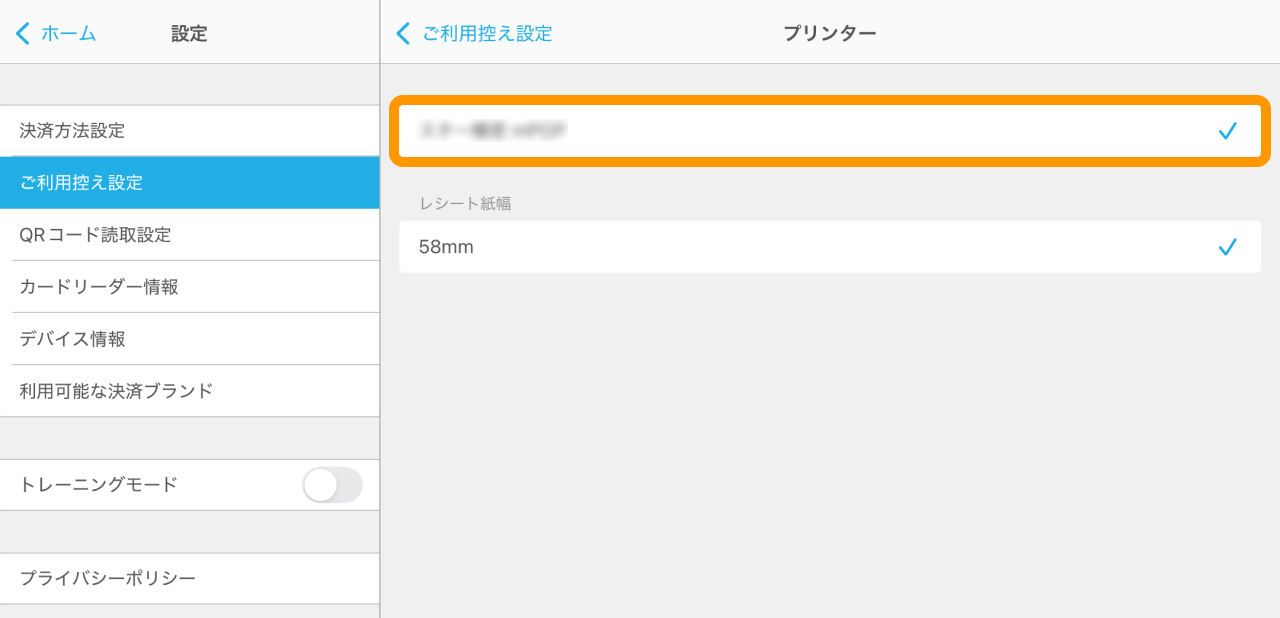

    2. ペアリング(Bluetooth接続)が完了しているレシートプリンターが表示されます。接続する「プリンター名」をタッチしてください。

      レシート紙幅が選択できる場合は、プリンターにセットした紙幅を選択してください。

      Airペイ 設定画面 ご利用控え設定 プリンター
    3. ご利用控え設定に、選択したプリンターが表示されていれば、プリンターとAirペイの接続は完了です。

      Airペイ 設定画面 ご利用控え設定

    決済完了後にご利用控えを自動印刷する場合

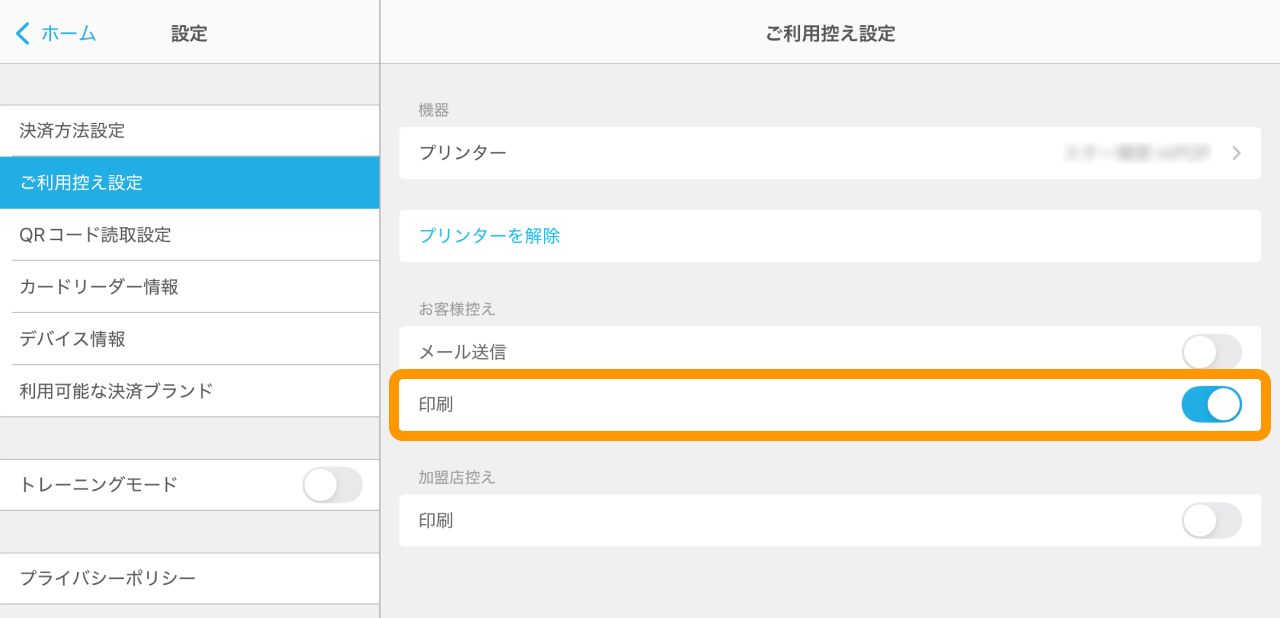

    お客様控えを自動印刷する

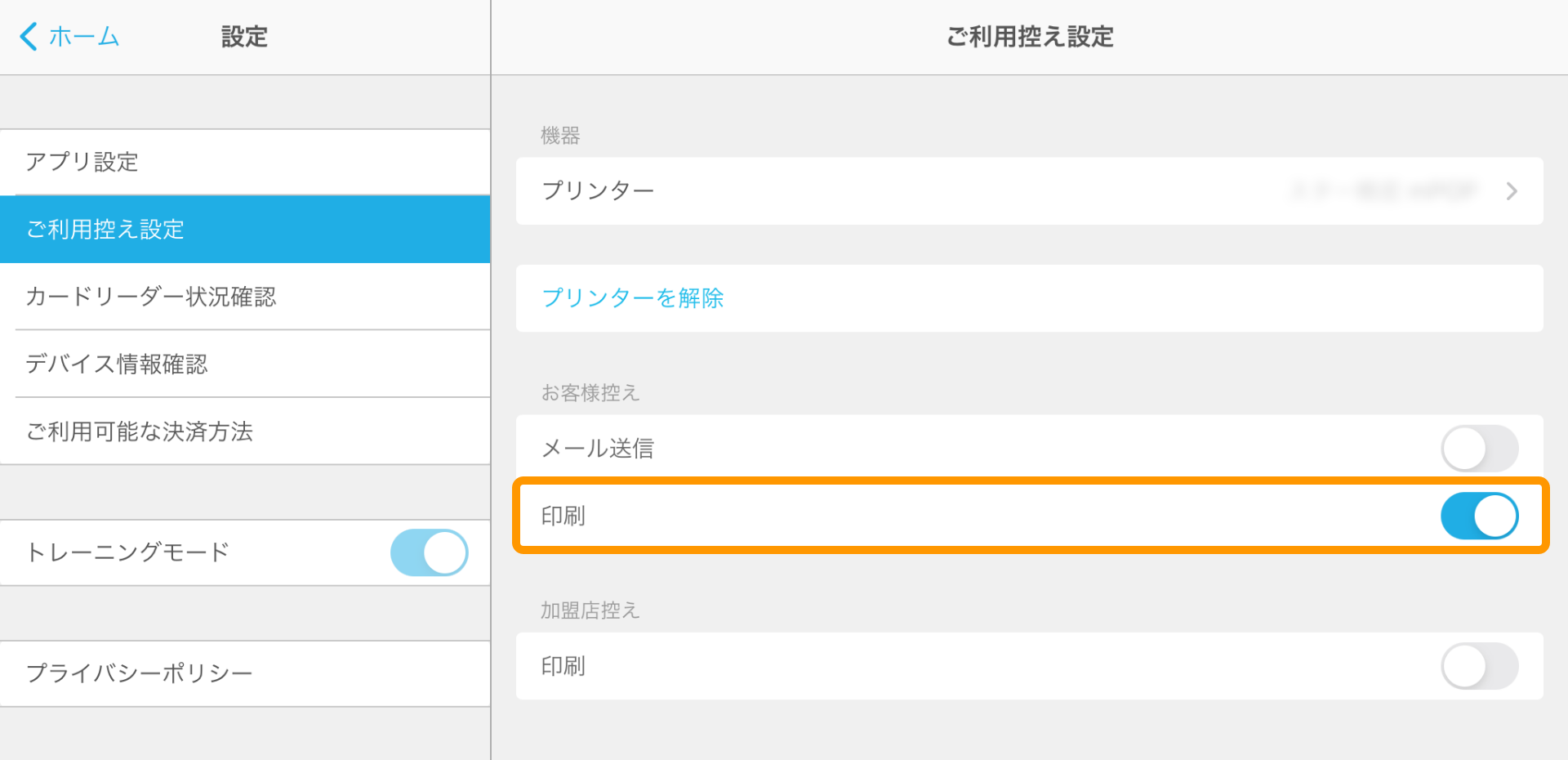

    「お客様控え」の「印刷」をオンにすると、決済完了後にお客様控えが自動で印刷されます。

    Airペイ 設定画面 ご利用控え設定 印刷

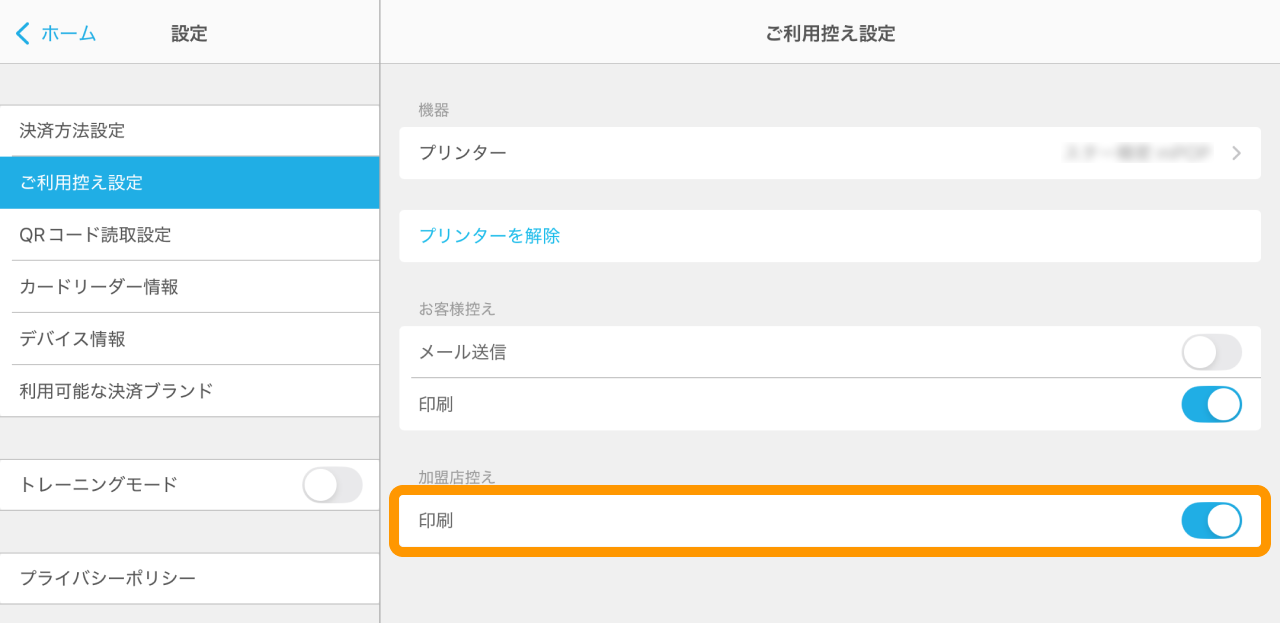

    加盟店控えを自動印刷する

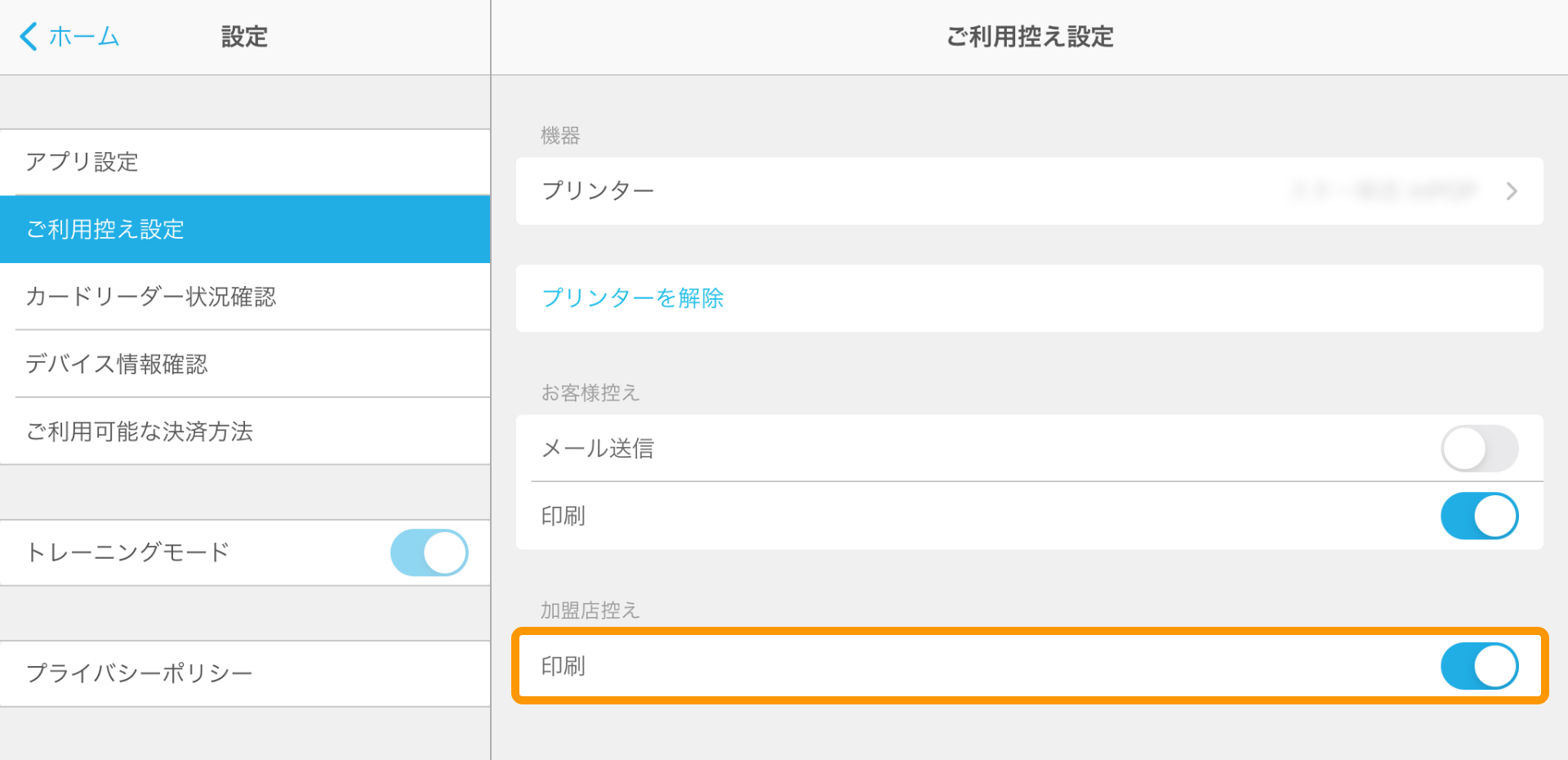

    「加盟店控え」の「印刷」をオンにすると、決済完了後に加盟店様控えの取引内容レシートも自動で印刷されます。

    Airペイ 設定画面 ご利用控え設定 印刷

    自動印刷をオフにした場合でも、取引履歴から手動でご利用控えを印刷できます。
    詳しくは下記のページをご確認ください。

    Airペイ レシート印刷、レシートメールの送信方法

    Airペイと連携してAirレジをご利用の場合は

    Airレジ側でも、プリンターとの接続設定が必要になります。詳しくは下記のページをご確認ください。

    すでにAirペイとプリンターの接続が完了している場合は、「STEP4.接続するレジ・プリンターを選択する」の手順からご確認ください。

    スター精密(mC-Print3)接続方法

    接続したプリンターの解除方法

    Airペイ アプリ
    • ホーム
    • 設定
    • 設定[ご利用控え設定]
    • ご利用控え設定

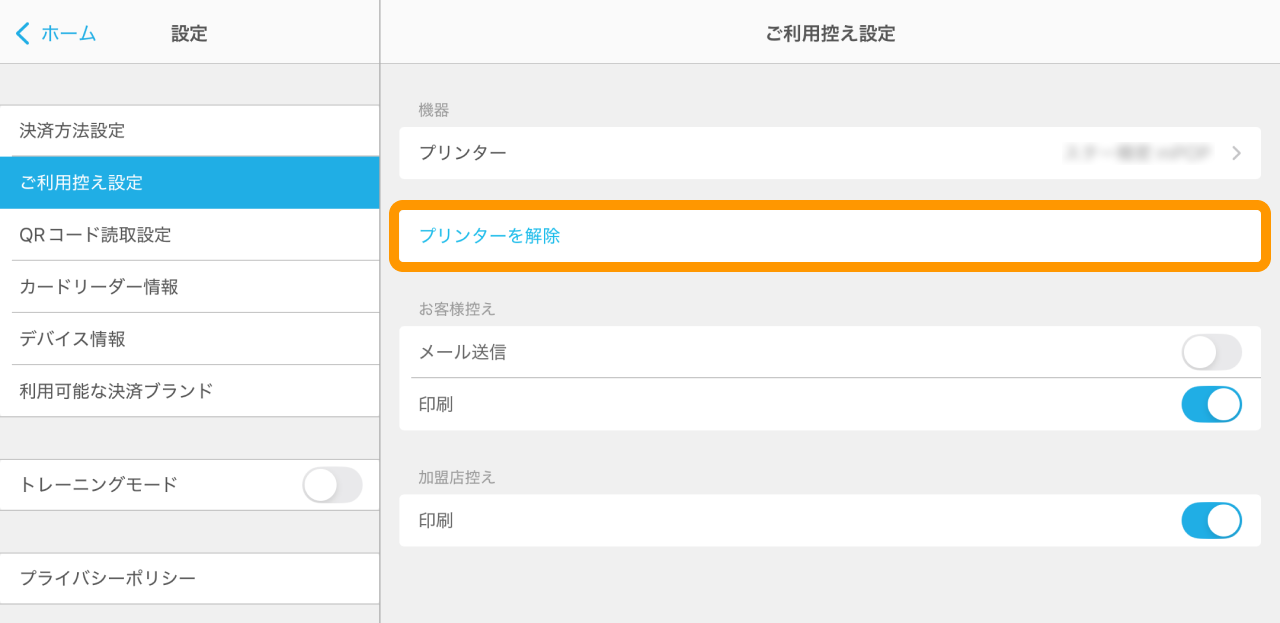

    設定画面の「ご利用控え設定」をタッチし、ご利用控え設定から「プリンターを解除」をタッチすると、プリンターの接続設定が解除されます。

    Airペイ 設定画面 ご利用控え設定

    プリンター接続設定を解除しても、Bluetooth接続は解除されません。
    別のiPadまたはiPhoneと、解除したレシートプリンターを接続する場合には、Bluetooth接続の解除も行ってください。

    Bluetooth接続されたデバイスの解除方法については、下記のページをご確認ください。

    iPadまたはiPhoneとカードリーダーのペアリング(Bluetooth接続)が途中できれる

    プリンター情報と設定内容の確認方法

    テスト印字をすることで、mC-Print3の基本的な情報や設定状態の確認ができます。

    テスト印字をする前に、あらかじめロール紙をセットしてください。ロール紙のセット方法はこちらをご確認ください。

    STEP1.電源を切る

    電源を入れた状態から、プリンター本体前面にある電源ボタンを1秒以上長押しし、電源を切ってください。

    mC-Print3プリンター

    STEP2.テスト印字を実行する

    FEEDボタンを押しながら、再度電源ボタンを押し、電源ボタンのみ指を離します。
    テスト印字が始まったら、FEEDボタンからも指を離してください。

    テスト印字が始まるまでは、FEEDボタンからは指を離さないでください。

    テスト印字が始まらない場合は、STEP1からやり直します。

    mC-Print3プリンター

    STEP3.印字内容を確認する

    テスト印字では、プリンター情報(mC-Printer3 VerX.X)、Bluetooth情報(Bluetooth Information)、ネットワーク情報(Network Configuration)が印刷されます。

    デバイス名を確認する

    「Bluetooth Information」の印字結果の、「Dev Name」で、ご利用のプリンターのデバイス名が確認できます。

    mC-Print3プリンター Bluetooth Information 印字内容

    オートコネクション設定を確認する

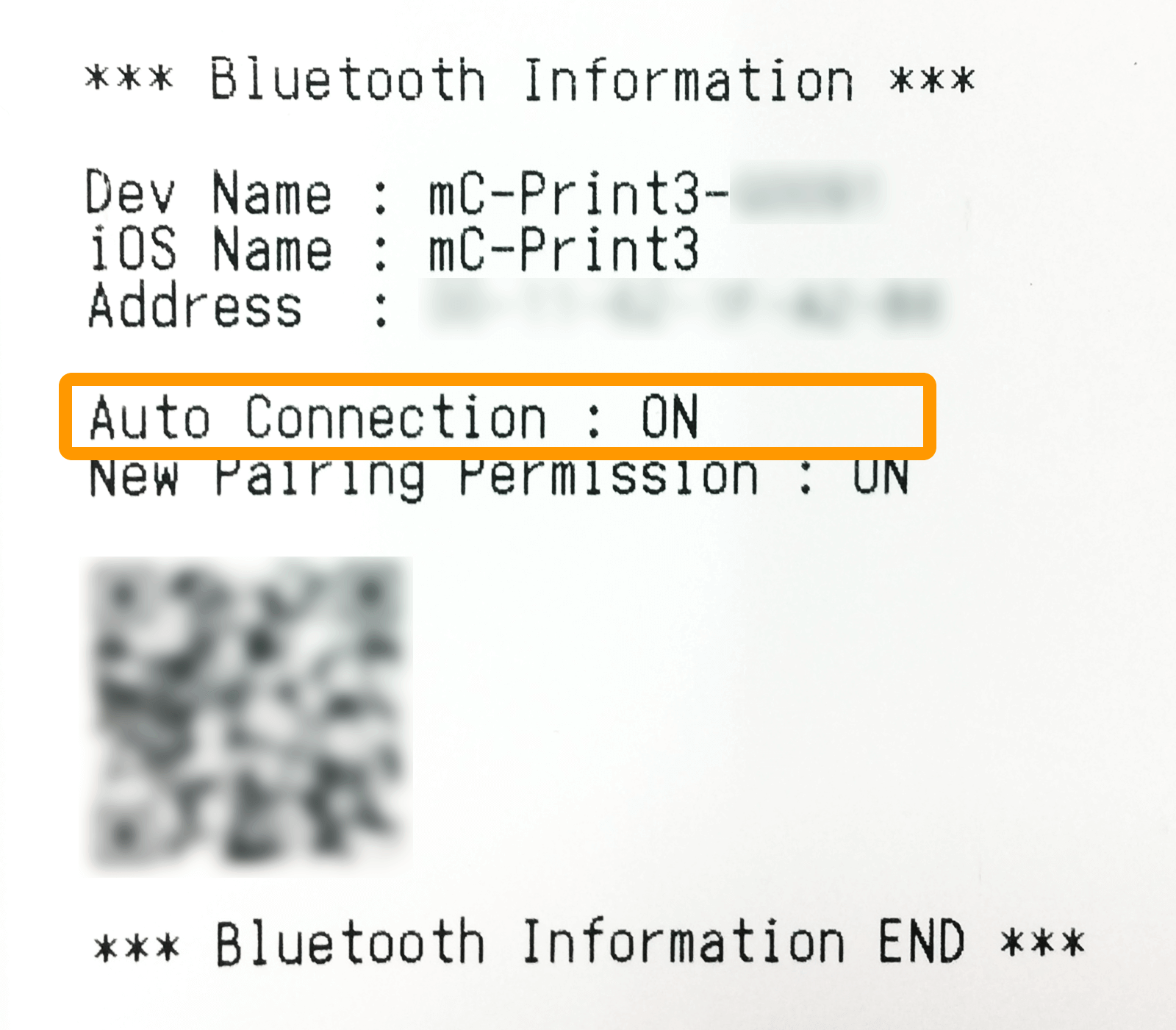

    「Bluetooth Information」の印字結果の、「Auto Connection」で、オートコネクション機能の設定が確認できます。

    「ON」の場合は、オートコネクション機能が設定されています。

    初期状態では、「ON」に設定されています。

    mC-Print3プリンター Bluetooth Information 印字内容
